Zen3核芯面积公布:大幅领先十一代酷睿都是7nm功劳?

作者:原创

采用7nm工艺 Zen3架构的AMD锐龙5000系列处理器一经上市,就受到了广大玩家的疯狂追捧,而且在人们感慨其性能提升的同时,更有人深入研究Zen3核芯面积的精准测量数据;得出比十一代酷睿小整整1/4的结论,你怎么看?

Zen3核芯面积公布:大幅领先十一代酷睿都是7nm功劳?

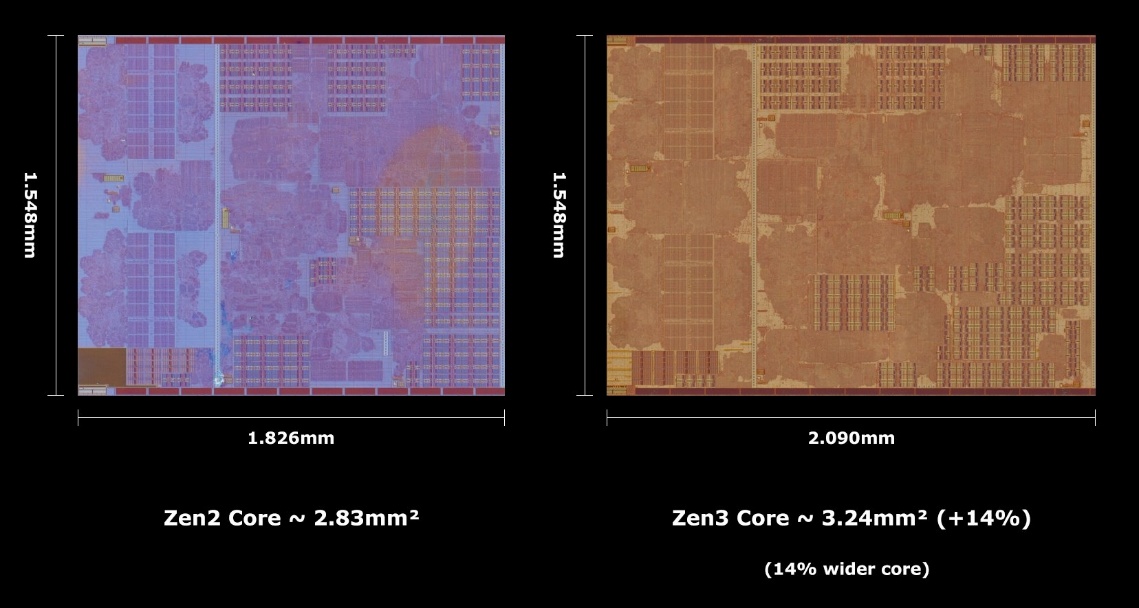

从设计原型来看,锐龙5000系列仍然采取chiplet小芯片设计,内部封装一个或两个CCD Die、一个IO Die,整体尺寸依然为10.262×7.172=73.60 mm2。Zen3架构单个核心的面积为2.090×1.548=3.24 mm2,相比于Zen2核心宽度不变,长度增加14.46%,面积也随之增大了相同的幅度。

Zen3核芯面积公布:大幅领先十一代酷睿都是7nm功劳?

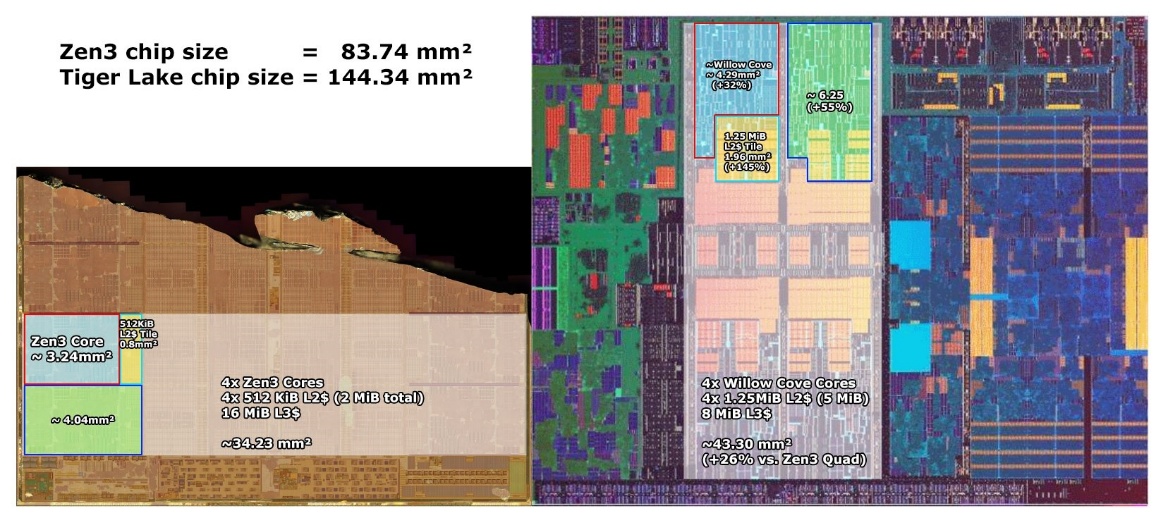

相比英特尔 Willow Cove架构的Tiger Lake处理器,Zen3核芯仅有4.29mm2,仅是Tiger Lake的四分之一。

Zen3核芯面积公布:大幅领先十一代酷睿都是7nm功劳?


Zen3一个基本模块的面积为34.23 mm2,包括四个核心、2MB二级缓存、16MB三级缓存。

Tiger Lake则达到了43.30 mm2,包括四个核心、5MB二级缓存、8MB三级缓存。Zen3又小了大约20.9%。

Zen3单个芯片的总面积为83.74 mm2,Tiger Lake则达到了144.34 mm2,前者小了足足42%!


当然,在芯片面积上得出上述结论并非让人吃惊,毕竟7nm工艺VS. 10nm工艺,英特尔自然是输在了起跑线上,此外处理器里面占用大量晶体管的是三级缓存,这一项参数目前从上述照片还看不出差距几何,另外就是Zen3接口控制器一项,包括内存和IO全部是在IO Die里头的,并不算在Zen3核芯内。如此一看,Zen3先天优势加多重隐含的有利条件,成就了其核芯尺寸小而美的口碑。


处理器核芯面积缩小的途径要么晶体管数量减少,要么得益于工艺制程的优化,但对于普通消费者而言,性能强、发热低、持续高负载输出才是王道,所以面对来势汹汹的锐龙5000系列处理器,英特尔要加油了呀!
