PCI-E 5.0显卡供电接口曝光:最高支持600W

作者:原创

近日有消息称:NVIDIA将在明年一月发布RTX 3090 Ti,采用满血GA102核心,开放全部10752个流处理器,搭配24GB 21GHz GDDR6X显存,带宽超过1TB/s,整卡功耗高达450W。如此高的功耗势必采用至少目前6+8+8 PIN供电接口,不过传闻RTX 3090 Ti将首发搭载为PCI-E 5.0显卡所设计的12 PIN供电+4 PIN信号的全新接口。

PCI-E 5.0显卡供电接口曝光:最高支持600W

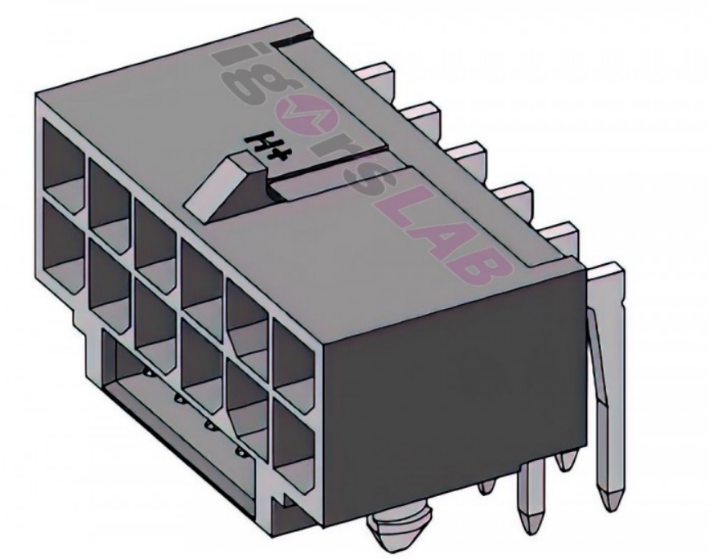

PIC SIG已经悄然制定了这种新接口的标准规范,名为“12VHPWR H+” 包含 12 PIN 供电端子,以及4 PIN 信号端子;每个供电针脚的最大电流为9.2A,合计最大55.2A,对应电压12V,单口能够提供高达 600W 的供电能力,是现有8针(150W)的整整4倍、6针(75W)的整整8倍。

PCI-E 5.0显卡供电接口曝光:最高支持600W


PCI-E 5.0显卡供电接口曝光:最高支持600W

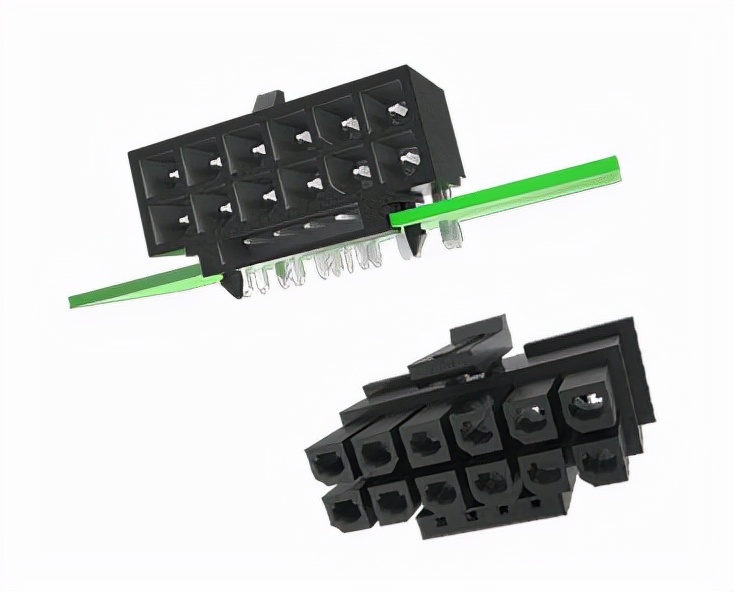

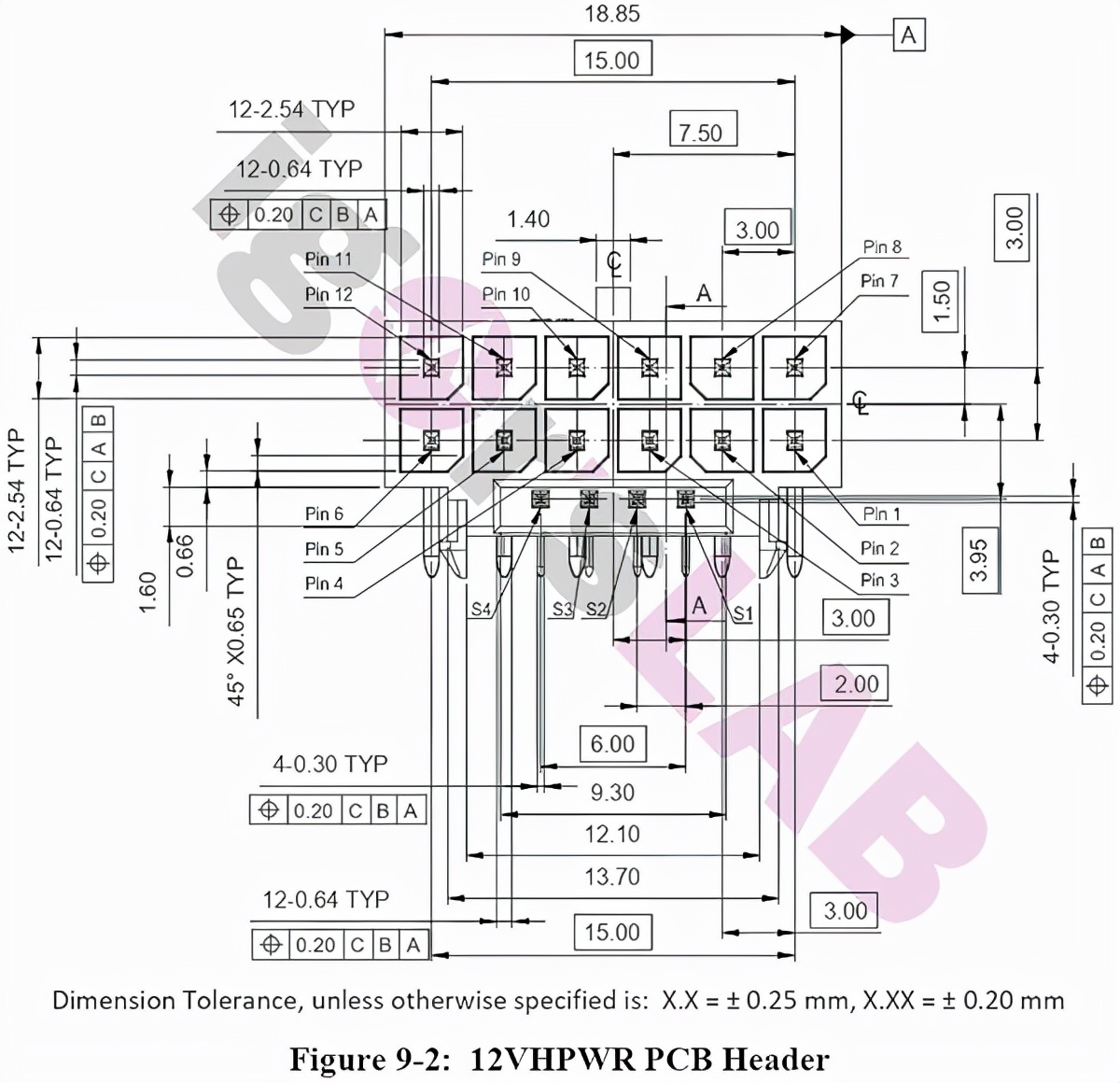

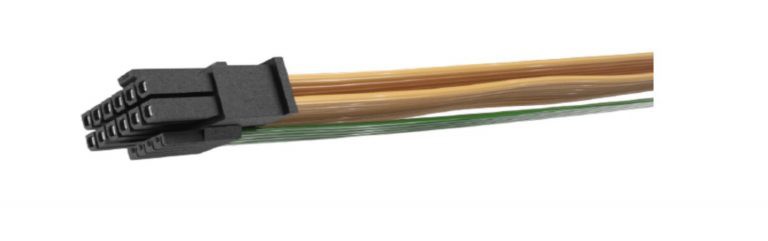

据悉,一些制造商已经公布了全新12VHPWR 连接器的示意图。可见供电接口的线缆直径十分粗大,底部的信号线缆为绿色,相对细一些。这种接口具有锁定装置,官方表示插头接触电阻最大为 6mΩ。

对于12 PIN供电连接器,NVIDIA早就在自家RTX 30系列原始版中采纳,虽然相应AIC合作伙伴厂商并未跟风但此次随着PCI-E 5.0规范的到来,更换供电接口势在必行了。
