作为12代酷睿Alder-Lake的迭代型号，英特尔13代酷睿Raptor Lake将于今年下半年发布。不过广大DIY玩家更加期待有着多项首发技术的14代酷睿Meteor Lake的性能表现。近日，海外有曝光Meteor Lake芯片透视照，虽然仅是款入门级型号，但P+E核架构明显。

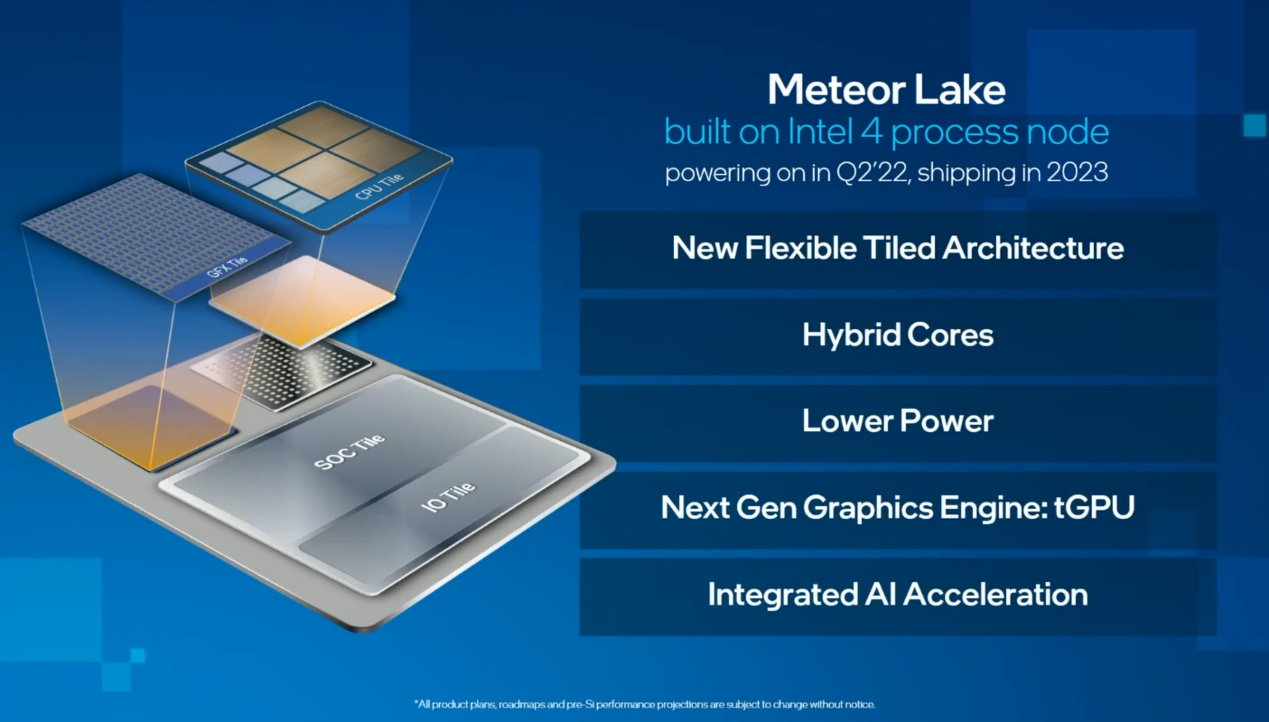

据悉，首次采用自家Intel 4工艺并加入了EUV光刻技术的英特尔14代酷睿Meteor Lake处理器，会使用Tile（小芯片）设计，至少会有三个不同的模块；分别是计算模块、SOC-LP模块（负责I/O）和GPU模块。这些模块可以搭配不同制程、节点的模块进行堆叠，再使用EMIB技术互联。

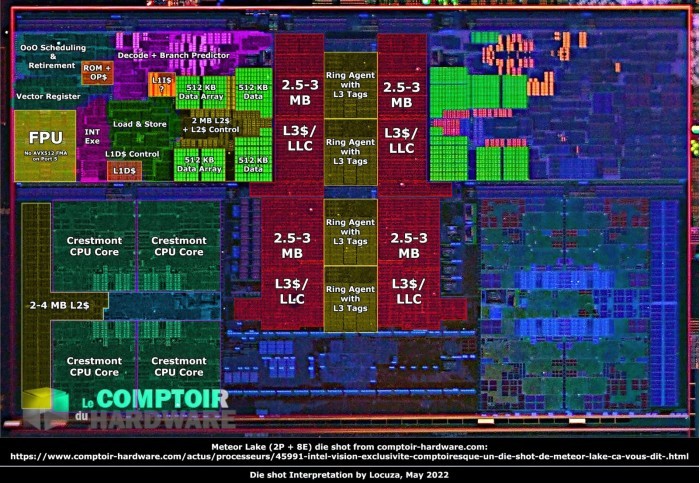

具体内部架构情形，从之前的 14 代Meteor Lake 核心透视照来看，是采用Redwood Cove + Crestmont 的芯片设计与规模。

为便于大家理解，这位海外数码爱好者还贴心地附上了 Meteor Lake 各芯片模块的功能注释，看起来 14 代 CPU 将拥有 2 个 P-Core + 2 个 E-Core 集群（总共 8 个E 核）。此外每个 P / E 核有 2.5-3.0MB 的 L3 缓存，至于 L2 缓存，Redwood Cove 似乎分配到了 2MB、而 Golden Cove 则是 1.25MB（一组集群就是 2-4MB）。

照此推算，本次透视成像的Meteor Lake 处理器，似乎为入门级芯片的早期样本。

值得提到的是，此次Meteor Lake的GPU模块再度提升；最低配置96个EU，最高可配置192个EU。同时有可能该模块会首次使用台积电3nm工艺制造；如此做法，更有助于避免14代处理器的生产和发布时间计划被延误；也更好地与苹果M系列定制芯片相抗衡。
