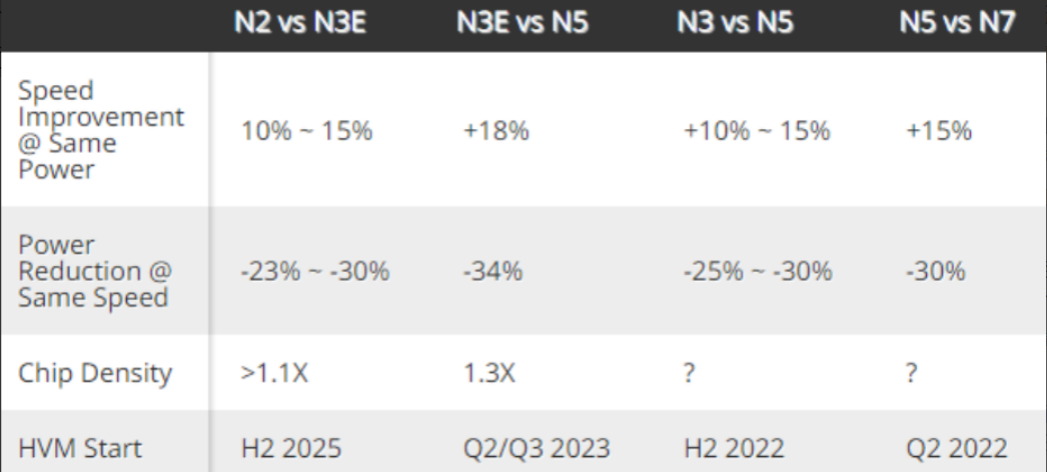

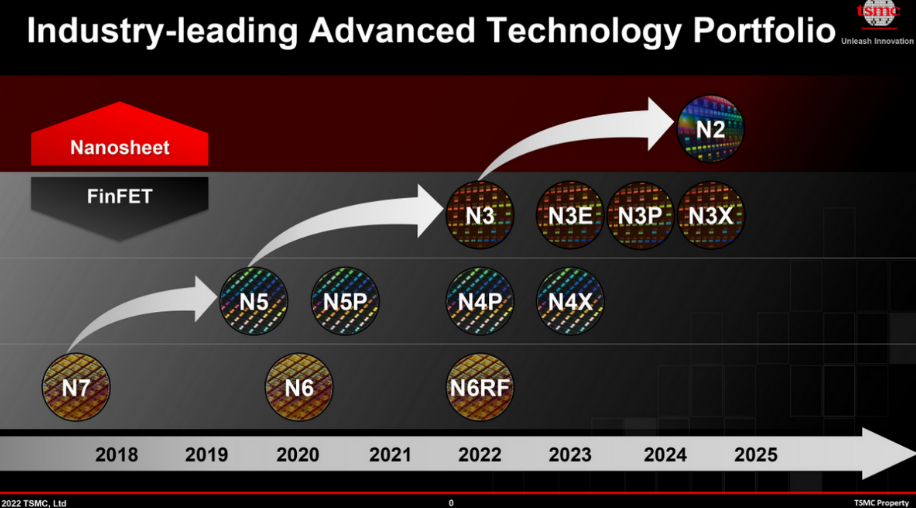

前几天的技术论坛上,全球第一大晶圆代工厂台积电公布了芯片工艺路线图,其中N3工艺就有4种之多,2025年将推出N2工艺,用上GAA晶体管技术。但是N2工艺的密度提升挤牙膏了,仅提升了10%,远远达不到摩尔定律密度翻倍的要求。
之前有消息称,台积电在3nm量产之后就会大量资金投资以扩大N2产能布局,预计将在2024年试产,2025年开始量产。不过N2工艺的难度显然成了一个挑战,这让台积电未来的密度提升越来越难,性能提升更是只有10%左右,不及台积电之前N5工艺升级到N3E时令人兴奋。
不过对竞争对手来说,台积电这次的挤牙膏让他们窃喜,有了追赶的机会。不仅Intel的20A/18A工艺会在2024-2025年对台积电N2带来压力,更大的麻烦还有三星,三星使用GAA晶体管比台积电还要激进,3nm工艺上就会使用。

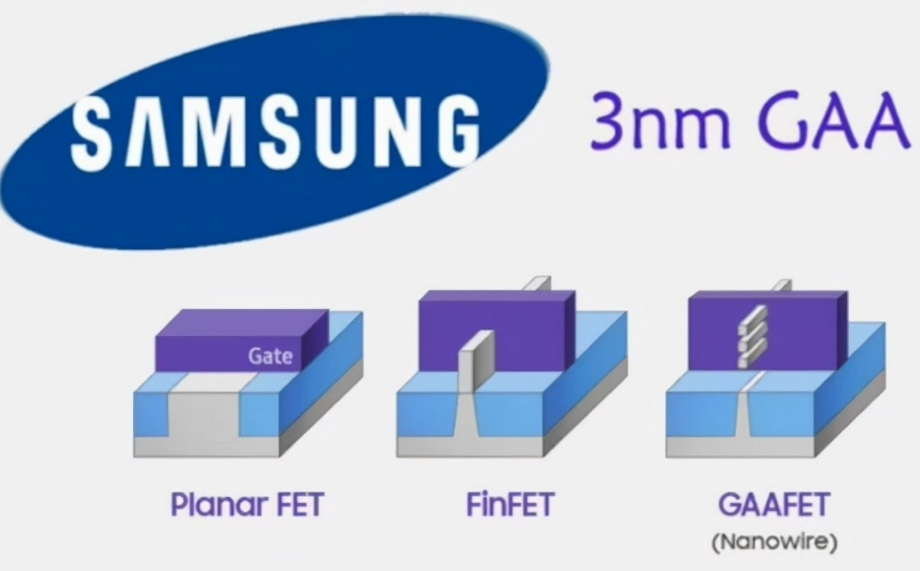

根据三星的计划,3nm GAA工艺预计会在6月份就试验性量产,相比5nm工艺,该工艺的性能提升15%,功耗降低30%,芯片面积减少35%。
